Канализационная насосная станция - виды, назначение, устройство

Автономная система канализации нуждается в уходе, периодической чистке, которая осуществляется различными способами, с применением специализированных устройств. Одним из таких агрегатов является станция насосная канализационная бытовая.

КНС или Насосная канализационная станция – специализированное комплексное оборудование для обеспечения перекачивания стоков в системах с нарушенным самотеком, либо без такового. Монтаж станции в подобных ситуациях простая необходимость, работа станции осуществляет все необходимые процессы для прохождения отработанной жидкости.

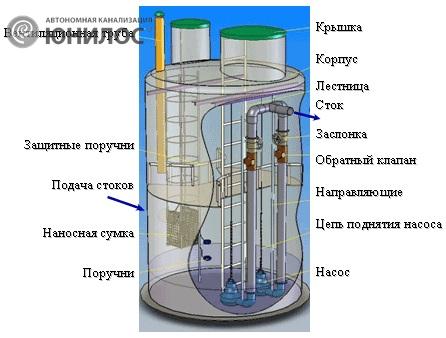

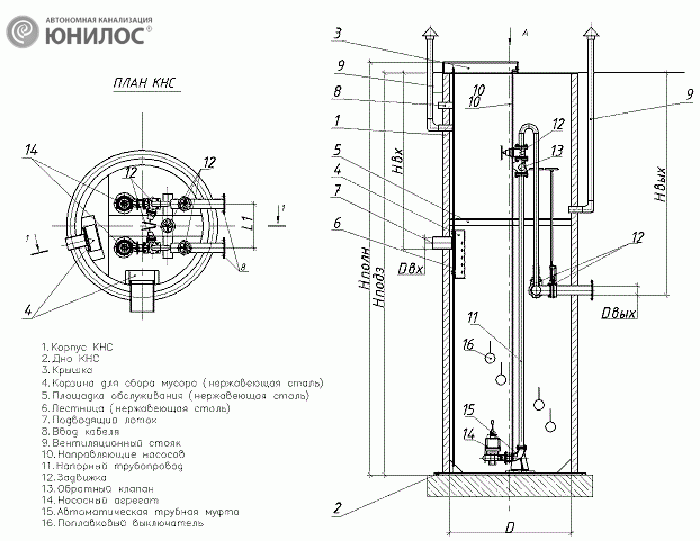

Устройство насосной станции для канализации

Комплексное сооружение состоит из таких основных частей:

блок управления;
вентиляционная система;
насосное устройство;
поручни, элементы защиты;
крышка;
лестница;
корпус конструкции;
заслонка;
обратный клапан;
насос;
цепь поднятия насоса.

Эти основные элементы создают условия, при которых стоки проходят весь путь по трубопроводу. Аппаратура такого уровня имеет разграничения целевого назначения, основные элементы – насосы, емкости – обязательное условие всех существующих моделей конструкций. Установленная емкость, абсолютно герметична.

Привычное применение подобного оборудования перекачивание стоков для транспортировки, утилизации. Станции мини, имеют уникальную черту – подключение происходит непосредственно к унитазу. Размеры таких станций небольшие, внешний вид эстетичен, сама конструкция оборудована режущими элементами – необходимость для маленького резервуара.

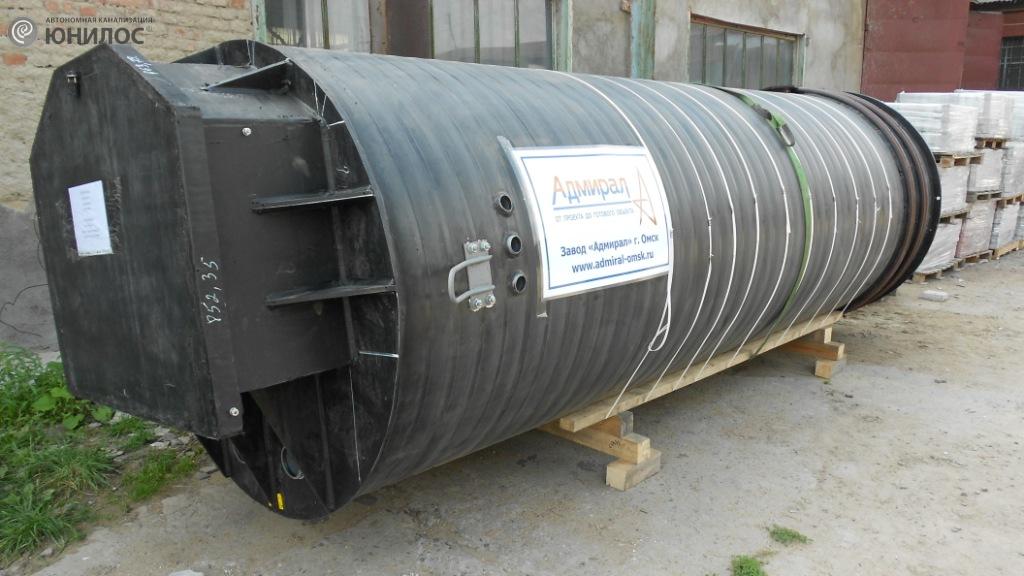

Изготавливается подобное устройство из полимерных материалов. Размещение, установка происходит по предварительному проектированию, в земельных помещениях. Крышка станции выходит на поверхность, удобно проводить плановые осмотры, ремонтировать. Внутри корпуса происходит соединение трубопровода, через установленные в стенах патрубки. Равномерное передвижение жидкости обеспечивается отбойником, потоки проходят весь путь, не нарушая заданные параметры, водобойная стенка предотвращает появление воронки.

Модели для быта, в основном оборудуются двумя насосами, предприятия коммунального типа оборудуют станциями, в которых число насосов растет согласно предварительно рассчитанной нагрузки, более 2-х насосов.

Технологические, санитарные требования по установке канализационных станций регулируются нормативными документами СНиП 2.04.01-85.

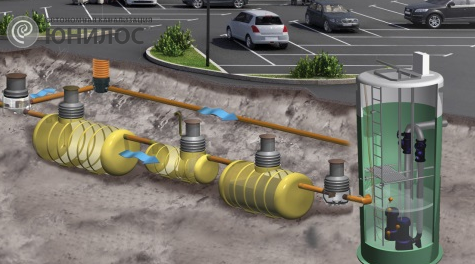

Функционирование насосной станции

Какой тип устройства не был выбран, принципы работы основаны на одних и тех же требованиях – безопасное перекачивание стоков. Схема прохождения после слива выглядит так:

приемная ёмкость станции заполняется;
при помощи насосов происходит выталкивание, используя давление системы, стоки продолжают движение по трубам, попадая в камеру распределения;
обратного хода у стоков нет, препятствует этому обратный клапан;
при большой нагрузке подключение вспомогательного насоса происходит автоматически;
работа контролируется датчиками, данная система оборудована поплавковыми датчиками, при выходе системы из состояния нормального функционирования – стоки не выводятся заданным количеством, как следствие заполнение бака, блок управления включает оповестительную систему – сигнализацию.

Расположение датчиков, согласно системы контроля, расположены на разных уровнях дают определенные сигналы:

Первый уровень – малый объем, насосы отключены.
Второй уровень – увеличение объема в два раза, включается насос;
Третий уровень – повышенный объем стоков, подключение резервного насоса;
Четвертый уровень – насосы не справляются с объемом, включается аварийная сигнализация.

При сложности работ уровня 4, бригада ответственных работников должна принять меры по снижению уровня стоков в системе, возможно, нужно отключить некоторое оборудование. Если не снять нагрузку произойдет поломка оборудования. После снижения поступления стоков в резервуар, откачка происходит быстрее, объем стоков становиться меньше, на пульт поступают новые данные с установленных датчиков.

Комплектация дополнительного оборудования:

резервное подключение к источникам питания;
датчик измерения давления;
манометр;
арматура запорная;
корпус металлический, обеспечивает защиту электронных компонентов;
очистительное приспособление для чистки насосов.

Станция полностью автоматизирована, перевод на ручное управление происходит в запланированных случаях. Необходимость в таком управлении нужно только в период профилактических, ремонтных работах.

Разновидности устанавливаемых насосов

Насос – основной элемент, выполняющий целевую работу. Известны три основных вида насосной аппаратуры:

погружная;
консольная;
самовсасывающая установка.

Погружной агрегат – конструкция с напорным действием, работает в состоянии погружения в среду, откуда собственно появилось название. Производство данного вида происходит из материалов стойких к воздействию внешних раздражителей. Габариты относительно небольшие, не требует отдельного размещения. Сильные стороны:

простота использования;
надежное изготовление из качественных материалов;
не требует частого технического обслуживания;
эффективная работа при любых погодных условиях;
возможность использования сухой установки.

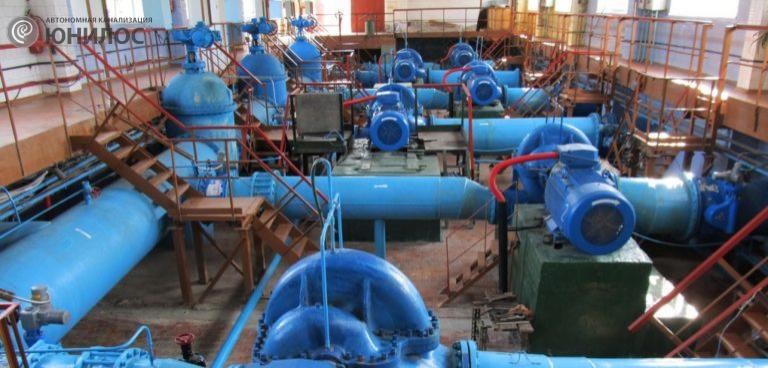

Насос консольный для канализации – применяют в промышленных масштабах. Требуют подготовки отдельного помещения с фундаментом и подведением трубопровода. Такое оборудование вводится в эксплуатацию специалистами.

Самовсасывающий насос – применяется в обоих случаях (бытовое и коммунальное использование), особенность данного оборудования – электродвигатель с крепления фланца, не засоряется, высокий коэффициент полезного действия.

Установка насосного оборудования

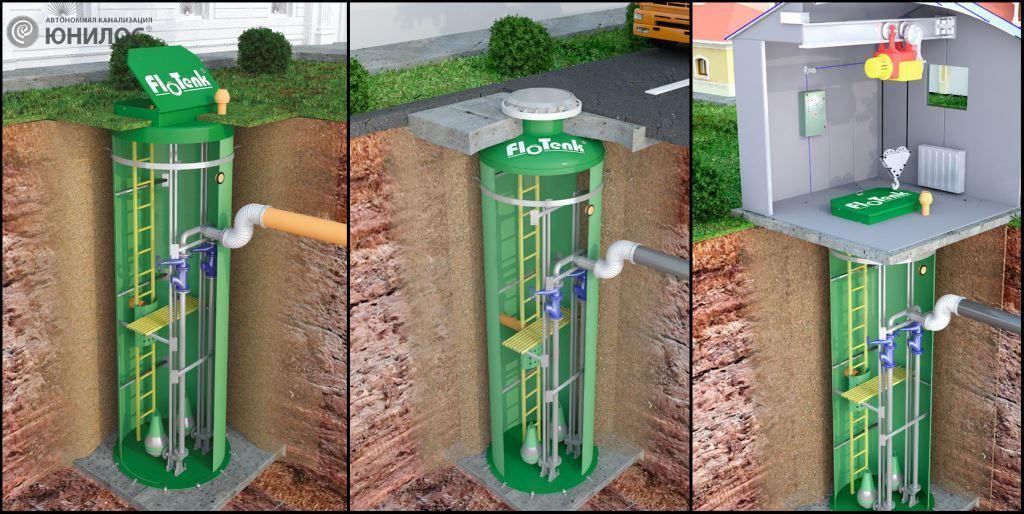

Станция, требующая установки в специальном месте, монтируется в подготовленный котлован. Глубина котлована рассчитывается таким образом, чтобы крышка оставалась выше поверхности на 1 метр. Дно котлована готовят в виде песчаной подушки 1,5 метра, сверху ставят резервуар. Оставшееся место засыпают песком, постепенная насыпь, периодически уплотняют. Уплотнение должно быть на 90% естественного грунта.

После проводится монтаж насосов, настраивают движение поплавков. Уровень 1 поплавков размещается на расстоянии 0,15-0,3 метра от дна резервуара. Каждый следующий уровень располагается на 1,5 метра выше предыдущего. Далее следует работа по подключению электроники и питания от сети. Заключительный этап – проверка, проводят чистой водой.

Как проводить обслуживание

Любая техника требует ухода. Уход за КНС проходит в таких ракурсах:

визуальный осмотр, состоит из проверки состояния арматуры, насосов, блока управления. Неисправности, нарушения функциональности проявляются как нарастания посторонних шумов, появление вибрации. Исправить отклонения можно вынув аппарат наружу промыв, проверяя все тщательно;
чистка насосов, других компонентов. Промывать стоит чистой водой под напором, можно использовать щетки;
технический осмотр, чистка улавливателя больших твердых частиц;
крупный ремонт подразумевает замену деталей вышедших из строя.

Перед покупкой, проконсультируйтесь с профессионалами, ознакомьтесь с инструкцией производителя для понимания четкой картины предстоящих работ.
